دوائر التوصيل على التوازي
التوصيل المتفرع
إذا كانت الأجهزة في المنازل موصولة على التوالي فهذا يعني أنه يجب عليك تشغيل أجهزة المنزل جميعها ومصابيحه إذا رغبت في مشاهدة التلفاز مثلاً حتى تكمل الدائرة ويتدفق التيار، لذا نوصل الأجهزة الكهربائية في المنازل والمدارس وغيرها من أماكن على التوازي.
دائرة التوصيل على التوازي
دائرة كهربائية تحتوي على أكثر من فرع (مسار) يمكن أن يسري فيه التيار الكهربائي، كما يظهر في أدناه، حيث يتفرع التيار لتتدفق الإلكترونات عبر مسارين مختلفين في الدائرة، ويتجمع التيار مرة أخرى ليعود إلى أحد أقطاب البطارية.

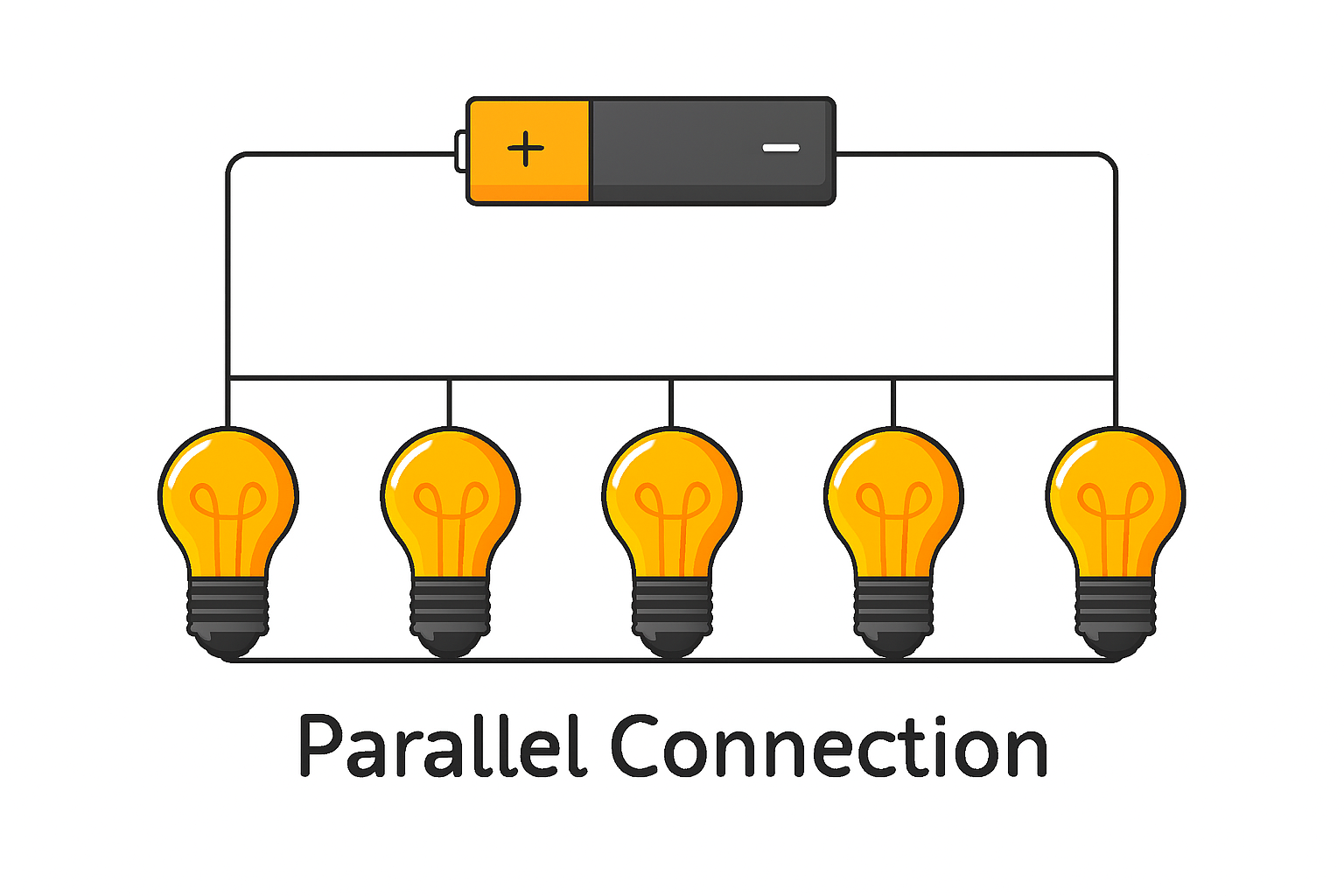

صورة توضيحية للتوصيل على التوازي
تمثل هذه الدائرة طريقة التوصيل على التوازي حيث تتفرع من أكثر من تدفق التيار
ماذا يحدث للتيار في هذه الدائرة؟
من المخطط الكهربائي في الشكل السابق يمكن أن نلاحظ أن هناك أكثر من مسار واحد للتيار الكهربائي، وهذا يعني أن التيار يتفرع عند نقطة التفرع ليسير في مسارات مختلفة، ثم يتجمع مرة أخرى عند نقطة التجميع.
تختلف مقاومة كل مسار في دائرة التوصيل على التوازي
باختلاف الأجهزة الموصولة فيه، كلما قلت مقاومة المسار زاد مقدار التيار فيه، لذا فإن مقدار التيار من مسار إلى آخر، وما يجدر ذكره أن المقاومة الكلية لدائرة التوصيل على التوازي تقل بإضافة أجهزة توصيل على التوازي معها أيضاً، فيزداد تبعاً لذلك التيار الكهربائي الكلي في الدائرة.
تقييم بسيط
1. في دائرة التوصيل على التوازي، إذا تعطل أحد الأجهزة، ماذا يحدث للأجهزة الأخرى؟
2. في التوصيل على التوازي، التيار الكهربائي:
3. عند إضافة أجهزة على التوازي، المقاومة الكلية للدائرة:
