7-7 تغيير الجهد الكهربائي ⚡🔄

المحول الكهربائي

هناك أجهزة كهربائية تعمل على تغيير الجهد الكهربائي بالزيادة أو النقصان تسمى المحولات الكهربائية. المحول هو جهاز يُغير الجهد الكهربائي للتيار المتناوب مع ضياع القليل من الطاقة.

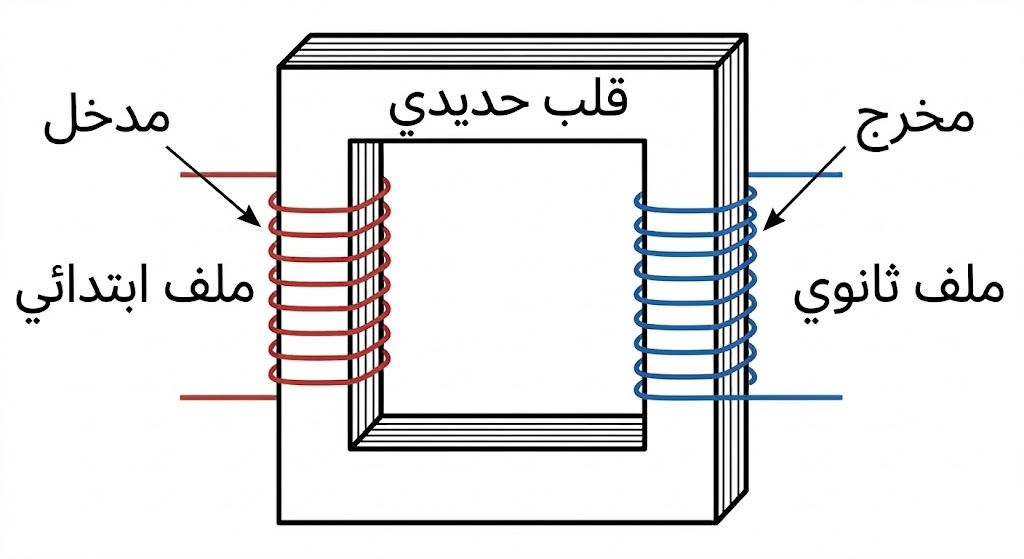

يتركب المحول عادة من ملفين من الأسلاك حول قلب حديدي. يوصل أحدهما بمصدر تيار متناوب (الملف الابتدائي)، مما يولد مجالاً مغناطيسياً متغيراً في القلب الحديدي، فينتج تيار متناوب آخر في الملف الآخر (الثانوي).

اختبر فهمك للمكونات..

كيف يرفع أو يخفض الجهد؟

نسبة التحويل في المحول

يعتمد الجهد الناتج على عدد لفات الأسلاك في كل ملف. القاعدة بسيطة جداً:

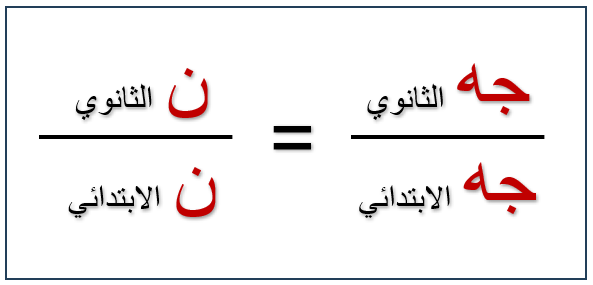

وتحسب العلاقة من خلال المعادلة التالية:

تحدي الحساب الذهني..

رحلة الكهرباء للمنزل..

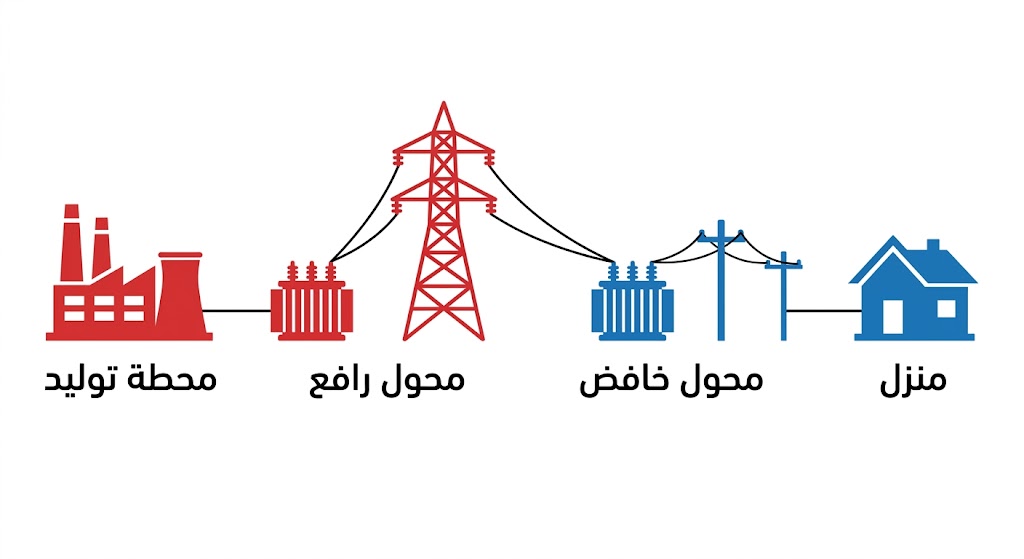

من المولد إلى المنزل

تستخدم المحولات في رحلة نقل الطاقة لضمان الكفاءة:

• عند المحطة: محول رافع لزيادة الجهد قبل النقل.
• عند المدن: محول خافض للاستخدام الصناعي.
• عند المنزل: محول خافض يزودنا بـ 220 فولت لتناسب المصابيح والمحركات.

نتجه للملخص..

• 🔄 المحول: يغير الجهد الكهربائي للتيار المتناوب.
• 🏗️ التركيب: ملفان (ابتدائي وثانوي) وقلب حديدي.
• 📈 المحول الرافع: يزيد الجهد (لفات الثانوي أكثر).
• 📉 المحول الخافض: يقلل الجهد (لفات الابتدائي أكثر).

استلام وسام خبير المحولات..
